技術開發
滿足客戶之需求，鴻成除設備上的投資外，並引進國外技術，提升專業知識能力。 鴻成同樣重視軟體的改進，以確保能配合客戶之革新並提供新產品。 如此的革新可確保與客戶同步面對競爭且快速變化的市場環境。

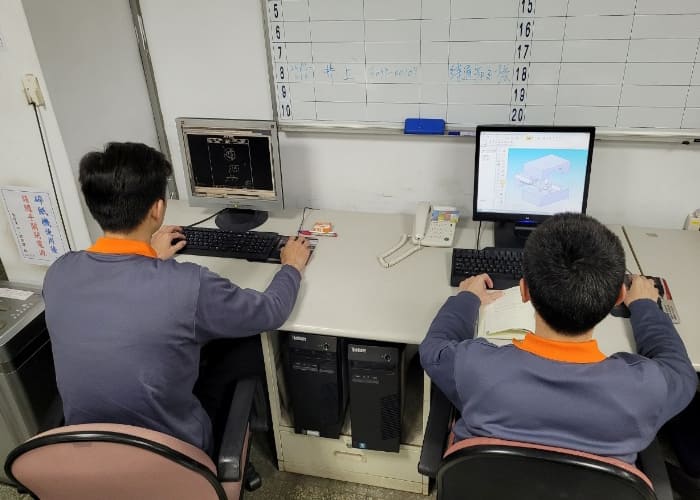

模具設計

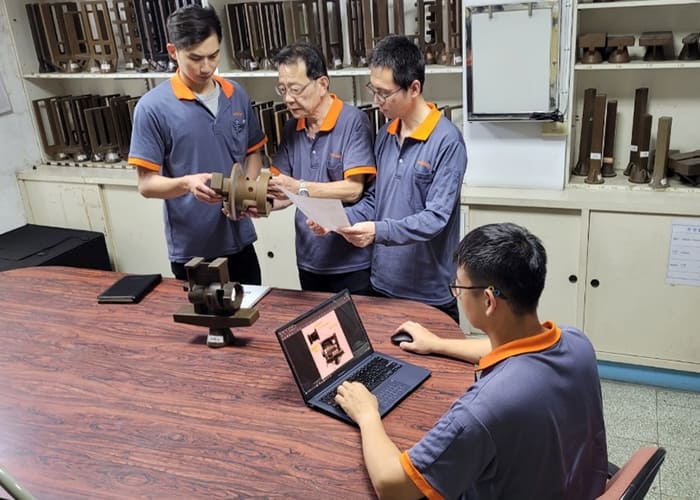

方案設計

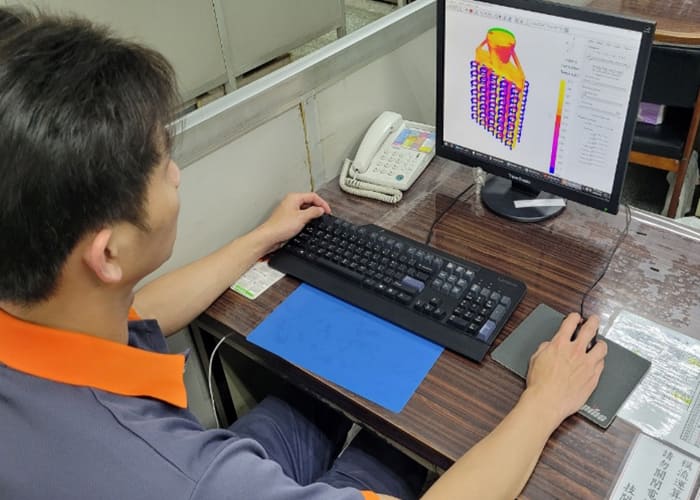

模流分析

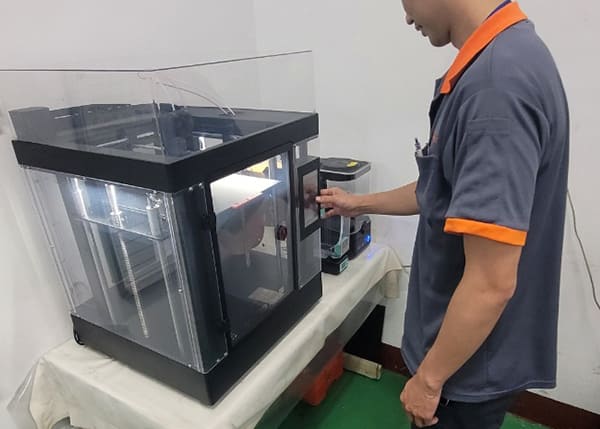

3D列印
VDG – 參考文獻P690
長度公差
| Range (Tolerance ) Zone | D1 | D2 | D3 | |||||
|---|---|---|---|---|---|---|---|---|
| (in mm) | Field | GTA | Fled | GTA | Fled | GTA | ||
| Over 0 | to | 6 | 0.30 | 14 | 0.24 | 13.5 | 0.2 | 13 |
| Over 6 | to | 10 | 0.36 | 0.28 | 0.22 | |||
| Over 10 | to | 18 | 0.44 | 0.34 | 0.28 | |||
| Over 18 | to | 30 | 0.52 | 0.4 | 0.34 | |||
| Over 30 | to | 50 | 0.80 | 14.5 | 0.62 | 14 | 0.5 | 13.5 |
| Over 50 | to | 80 | 0.90 | 0.74 | 0.6 | |||
| Over 80 | to | 120 | 1.10 | 0.88 | 0.7 | |||
| Over 120 | to | 180 | 1.60 | 15 | 1.3 | 14.5 | 1.0 | 14 |
| Over 180 | to | 250 | 2.40 | 15.5 | 1.9 | 15 | 1.5 | 14.5 |
| Over 250 | to | 315 | 2.60 | 2.2 | 1.6 | |||
GTA普通鑄造公差相當於DIN 1680第2部份
* GTA補充說明
D1適用於未標示之尺寸公差。
D2適用於指定的尺寸公差。
D3僅適用某些尺寸，且須與鑄造廠達成協議。
* GTA補充說明
D1適用於未標示之尺寸公差。
D2適用於指定的尺寸公差。
D3僅適用某些尺寸，且須與鑄造廠達成協議。
厚度公差
| Smallest side of surface | ||||
|---|---|---|---|---|
| (in mm) | ||||
| up | to | 50 | +/- | 0.25 |
| Over 50 | to | 100 | +/- | 0.3 |
| Over 100 | to | 180 | +/- | 0.4 |
| Over 180 | to | 315 | +/- | 0.5 |
表面粗度
| Surface standards | CLA | Ra | Rz | Ry |
|---|---|---|---|---|
| (μinch) | (μmm) | (μmm) | (μmm) | |
| N 7 | 63 | 1.6 | 6.3 | 6.3 |
| N 8 | 125 | 3.2 | 12.5 | 12.5 |
| N 9 | 250 | 6.3 | 25 | 25 |
N9是正常的交貨條件
技術特色
- 最大尺寸: 300*300 mm
- 最小尺寸: 5.0*5.0 mm
- 最大重量: 30 kg
- 最小重量: 0.003kg
- 最小厚度: 2.5 mm(局部 1.5 mm)
